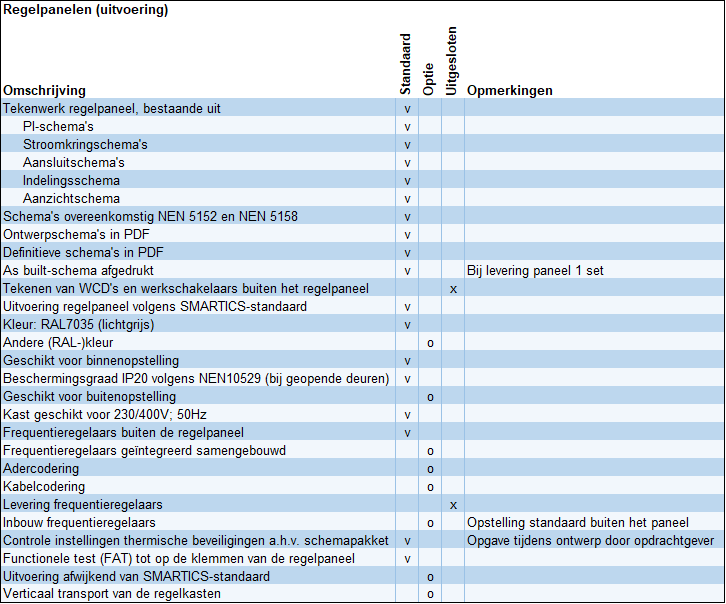

Regelpanelen (uitvoering)

	Omschrijving	Standaard	Optie	Uitgesloten	Opmerkingen
1	Tekenwerk regelpaneel bestaande uit:	V
	PI-schema's	V
	Stroomkringschema's	V
	Aansluitschema's	V
	Indelingsschema's	V
	Aanzichtschema	V
2	Schema's overeenkomstig NEN 5152 en NEN 5158	V
3	Ontwerpschema's in PDF	V
4	Definitieve schema's in PDF	V
5	As built-in schema afgedrukt	V			Bij levering paneel 1 set
6	Tekenen van WCD's en werkschakelaars buiten het regelpaneel			X
7	Uitvoering regelpaneel volgens SMARTICS-standaard	V
8	Kleur: RAL7035 (lichtgrijs)	V
9	Andere (RAL) kleur		O
10	Geschikt voor binnenopstelling	V
11	Beschermingsgraad IP20 volgens NEN10529 (bij geopende deuren)	V
12	Geschikt voor buitenopstelling		O
13	Kast geschikt voor 230/400V; 50Hz	V
14	Frequentieschakelaars buiten het regelpaneel	V			Opgave tijdens ontwerp door opdrachtgever
15	Frequentieschakelaars geïntegreerd samengebouwd		O
16	Adercodering		O
17	Kabelcodering		O
18	Levering frequentieschakelaars			X
19	Inbouw frequentieschakelaars		O		Opstelling standaard buiten het paneel
20	Controle instellingen thermische beveiligingen a.h.v. schemapakket	V			Opgave tijdens ontwerp door opdrachtgever
21	Functionele test (FAT tot op de klemmen van het regelpaneel	V
22	Uitvoering afwijkend van SMARTICS-standaard		O
23	Verticaal transport van de regelkasten		O
